Как пользоваться программой
Pitch Test

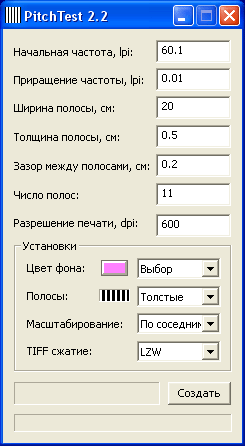

Запустите программу PitchTest.exe:
- Начальная частота, lpi - начальное значение частоты растра, такую частоту будет иметь верхняя полоска;
- Приращение частоты, lpi - шаг изменения частоты растра, насколько будет увеличиваться частота полосок;
- Ширина полосы, см - задает ширину полосок, ширина должна быть не меньше ширины готовой стереофотографии;
- Толщина полосы, см - толщина или высота полос в см;
- Зазор между полосами, см - зазор или пробел между полосами в см;
- Число полос - общее количество полос;
- Разрешение печати, dpi - разрешение печати принтера.
- Цвет фона определяeт, в какой цвет будет окрашен фон. Можно выбрать белый или зеленый фон или любой другой цвет из палитры (чтобы открыть палитру, щелкните мышкой по цветной кнопке. На рисунке выше эта кнопка розовая).
- Полосы определяет ширину черной полосы: при выборе тонких полосок (Тонкие) рисуются черные линии толщиной в один пиксель, при выборе толстых (Толстые) - толщиной в полпериода.
- Масштабирование задает алгоритм интерполяции изображения: билинейный или по соседним. По соседним нужен для создания тестовых полосок для офсетной печати. Для печати на принтерах выбирайте алгоритм билинейный.
- TIFF сжатие позволяет выбрать алгорит сжатия для выходного файла. Будьте внимательны, не все программы поддерживают сжатия LZW, GZIP, Packpits. Если созданный файл не открывается в графической программе, создайте новый файл без сжатия (Нет).
Выберите нужное разрешение печати. Установите начальную частоту и шаг теста так, чтобы заведомо захватить частоту линзового растра. Ширина теста должна быть НЕ МЕНЬШЕ ширины картинки, которую вы хотите сделать, иначе тестирование теряет смысл. При печати установите настройки на самую качественную печать. Печатаете тест на той же бумаге, на которой будет печататься само изображение. После печати дайте бумаге просохнуть.
Прикладываете растр так, чтобы полоски лежали вдоль линз. Для этого слева от теста рисуется тонкая красная полоска. Красная полоска должна идти ровно вдоль линзы, если она идет неровно, то образуются изломы линии. Приложив растр к тесту, вы увидите вот такой муаровый рисунок:
Черные сгущения и белые разреженные области возникают из-за биения частот.
Теперь закрываете один глаз, поворачиваете голову влево-вправо и смотрите, как бежит муар. Среди полосок есть две полоски, где муар бежит НАВСТРЕЧУ друг другу: верхний муар - слева-направо, нижний - справа-налево (и наоборот). Направление движения муара меняет знак. Вот эти две полоски нам и нужны. Частота нашего растра лежит между ними.
Первоначально ставим шаг теста 0,1 lpi и определяем частоту растра с точностью до десятых долей. Если вы печатаете визитки и календарики, то такой точности вполне достаточно. Если вы печатаете стереокартинку размером с альбомный лист, то нужно напечатать второй тест, но уже с шагом 0,01 lpi, и определить частоту растра с точностью до сотых долей.
Нужная нам полоса не должна иметь никакого муара, цвета должны переключаться равномерно по всей длине.
ВНИМАНИЕ! При тестировании мы должны смотреть на тест с такого же расстояния, с какого будем рассматриваем стерео- или вариооткрытку.
