Составной плакат (какие устанавливать настройки)

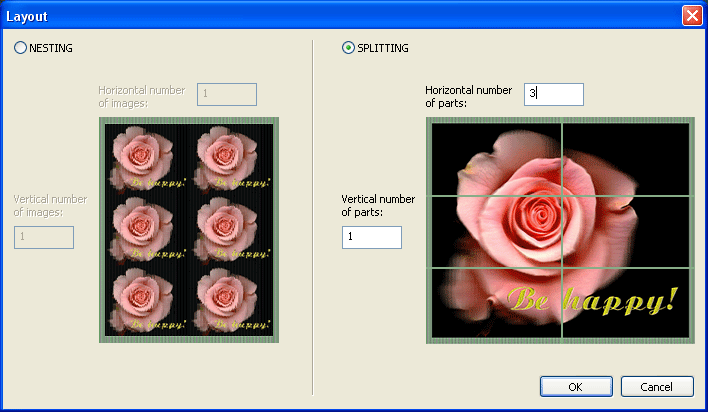

(*) В программе есть возможность разрезать изображение на несколько частей, чтобы сделать большой составной плакат из нескольких линзовых растров. Щелкните Layout... (Макет...), чтобы открыть диалог:

Отметьте Splitting (Разделение) и введите число кусков по горизонтали и вертикали.

(*) Выберите Flip/3D (варио/стерео), этот алгоритм работает намного быстрее:

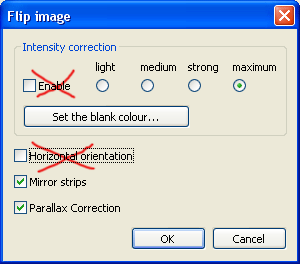

(*) Если вы делаете вариоизображение, отключите Intensity correction (Поправка насыщенности). Как правило, большое вариоизображение имеет вертикальную ориентацию линз, отключите Horizontal orientation (Горизонтальную ориентацию):

(*) Выберите Bilinear (билинейную) ориентацию и отключите поворот канвы Rotation canvas:

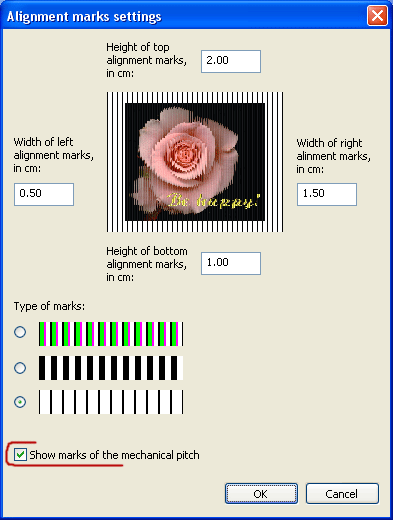

(*) Отметьте Alignment marks (Метки привода) , щелкните Mark size... (Настроить...) и отметьте Show marks of the mechanical pitch (Нарисовать риски для механической частоты):

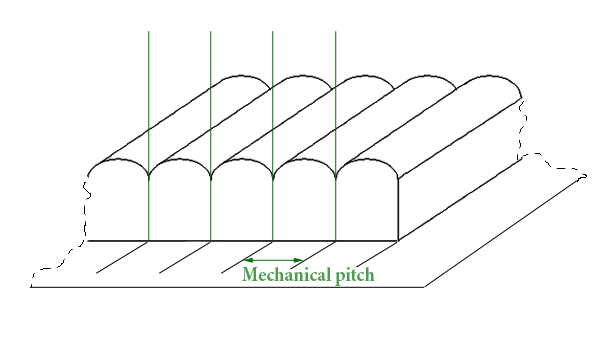

Механические риски помогут вам выравнять отпечаток с линзовым растром. Посмотрите внимательно на механическую и оптическую частоты:

Оптическая частота зависит от расстояния осмотра, механическая - не зависит. И вы можете использовать механические приводные риски, чтобы выравнять отпечаток с растром, глядя на них с близкого расстояния.

Лучше, если отпечаток будет немного больше растра, и вы сможете одновременно увидеть механические риски и край растра. Правильно это должно выглядеть так:

(!) Как вы понимаете, лучше резать изображение вдоль линий механического периода, а не оптического. Photoprojector Plus разрезает изображение вдоль механических периодов.

По этой причине нам необходимо измерить и оптическую, и механическую частоты и сохранить их в базе данных. Выберите нужный линзовый растр, щелкните Edit (Править) и введите Оптическую частоту и Механическую частоту.

Как измерить оптическую и механическую частоты, написано здесь.
