Lenticular Photo Processor предназначен для обработки ракурсов, снятых линейкой фотоаппаратов или одним фотоаппаратом, движущимся по рельсе. Программу можно использовать отдельно или вместе с программой Lenticular Photo Capture. Программа выравнивает ракурсы, обрезает, кодирует и посылает кодированное изображение на печать. Есть возможность выполнения всех шагов автоматически без вмешательства человека. (изображение 1).

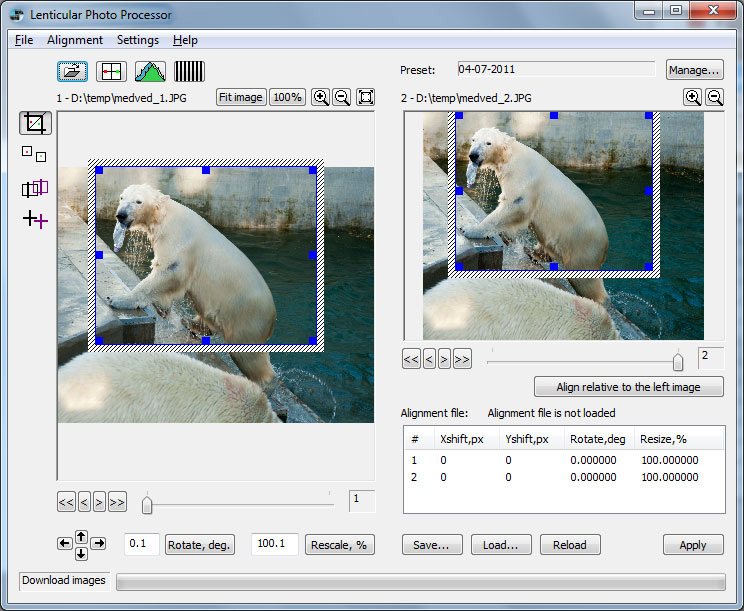

Изображение 1. Основное окно

Lenticular Photo Processor принимает входные файлы формата BMP, PNG, TIFF, JPEG, выходные файлы - в формате TIFF. Цветовая модель входных и выходных файлов RGB. Программа поддерживает TIFF файлы с LZW сжатием. TIFF файлы, содержащие более 4-ёх слоев, не поддерживаются.

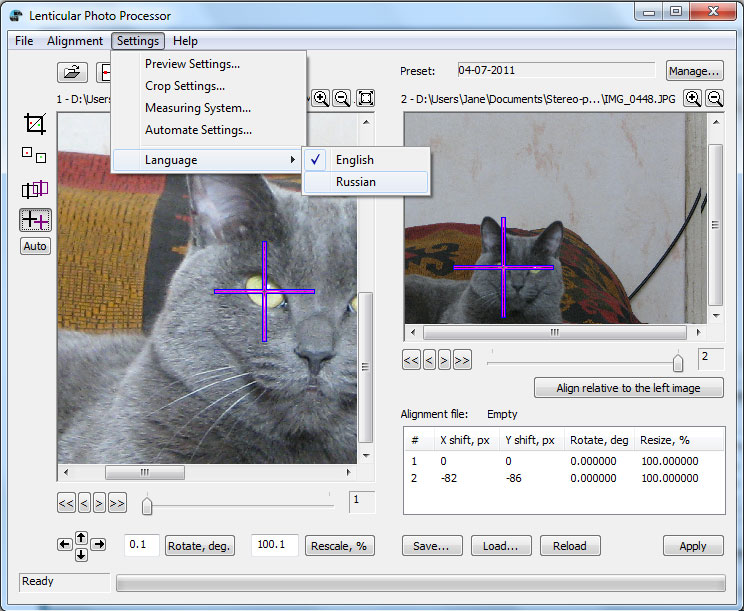

Для переключения на русский язык, выберите Settings -> Language -> Russian, перезапустите программу

В начало

Операционные системы Windows XP /Vista и Windows 7.

Разрешение монитора 800 x 600 пикселей и больше. Лучше использовать наибольшее разрешение монитора.

Оперативной памяти 2Gb и более.

В начало

Одна из трудоёмких частей работы при создании линзорастровых изображений - выравнивание стереоракурсов. Особенно, когда используется линейка из нескольких фотоаппаратов. Lenticular Photo Processor выполняет эту часть работы быстро и легко. После съемки ряда стереоракурсов со специальной мишенью программа автоматически создаёт файлы выравнивания в 30 секунд нажатием кнопки . Файл выравнивания показывается в правом нижнем окне программы, его необходимо сохранить на жесткий диск. Этот файл используется для выравнивания всех ракурсов, снятых во время текущей фотосессии, пока фотоаппараты не смещаются и прочно закреплены. При загрузке в программу отснятых ракурсов они сразу же выравниваются с теми параметрами, которые содержатся в файле выравнивания, загруженном в программу Lenticular Photo Processor (Изображение 2).

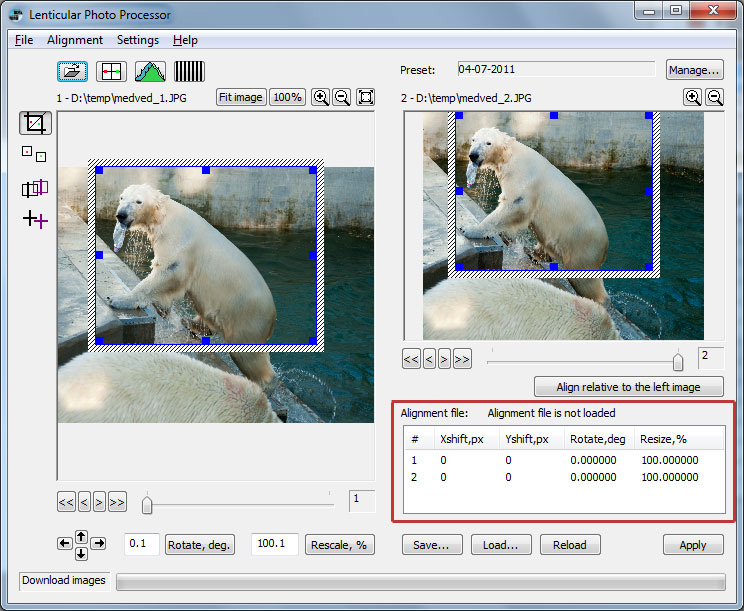

Изображение 2. Файл выравнивания

Первым шагом мы выбираем опорный кадр, по которому будут выравниваться все остальные кадры. Лучше всего для этих целей выбрать один из центральных кадров. Все остальные кадры будут отмасштабированы, повёрнуты и сдвинуты относительно этого кадра. Каждый кадр будет сдвинут по оси X и Y, повёрнут и отмасштабирован. Все эти величины нужно сохранить в отдельном файле выравнивания, имеющем специальное расширение. Этот файл выравнивания можно сохранить, загрузить и использовать для выравнивания отснятых серий кадров. Все параметры выравнивания показаны в таблице в правом нижнем углу интерфейса программы. Пока положение фотоаппаратов не меняется и не меняется их зум и фокусировка, вы можете использовать тот же самый файл выравнивания для всех фотосессий в течение часов, дней или недель...Необходимо сохранять файл выравнивания для каждой фотосессии на жесткий диск компьютера. Используйте кнопки Save, Load, Reload для сохранения и загрузки файлов выравнивания. Таблица для файла выравнивания в программе Lenticular Photo Processor также является и редактором, можно вбить значения вручную в нужные графы таблицы, но, как правило, это не используется в работе.

Пожалуйста, заметьте! Если файл выравнивания уже загружен в программу, то все вновь открываемые в программе ракурсы будут выровнены в самый момент загрузки. Величины сдвигов, вращения и масштабирования, показанные в таблице, используются для выравнивания ракурсов во время загрузки. Фактически, вновь загруженные ракурсы уже выровнены, остается только сдвинуть линии обрезки. Если необходимо, используйте выравнивание гистограмм, нажмите на кнопку выравнивания гистограмм, чтобы подогнать цвета и яркости кадров. Выравнивание гистограмм делается в пределах линий обрезки. После этого можно кодировать и печатать готовое изображение.

Если вы загрузили или перезагрузили файл выравнивания кнопками Load (Загрузить) или Reload (Перезагрузить), нажмите кнопку Apply (Применить), чтобы выравнять кадры с новыми параметрами.

В начало

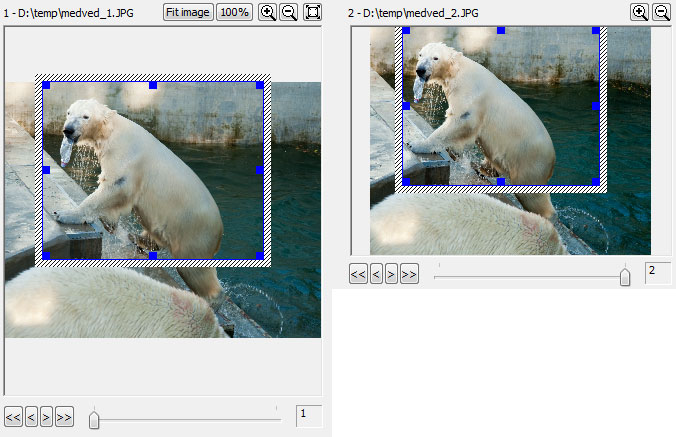

Изображение 3. Окно просмотра

Программа имеет два окна просмотра (Изображение 3): основное окно просмотра - слева. Дополнительно окно просмотра меньшего размера - справа вверху над таблицей. Используйте кнопки для пролистывания и просмотра кадров. Используйте кнопки для увеличения, уменьшения изображений. Изображение в основном левом окне можно увеличить и уменьшить колёсиком мыши.

Lenticular Photo Processor имеет разные меню: File, Alignment, Settings and Help. Рассмотрим их.

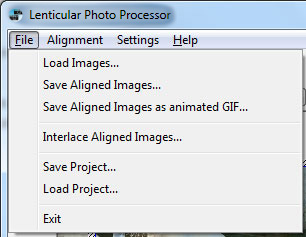

Изображение 4. Меню File

• Load Images... - загрузка изображений, открывает диалог Add Images для загрузки кадров. Этот же диалог можно вызвать кнопкой (Изображение 5).




Изображение 5. Load Images - загрузка изображений

Кадры загружаются в программу кнопкой Select.... Прежде чем загрузить новые кадры, удалите старые кнопкой Clear list.

Вы можете выделить файл из списка и удалить кнопкой Delete. Чтобы изменить порядок файлов, воспользуйтесь кнопками Move up и Move down.

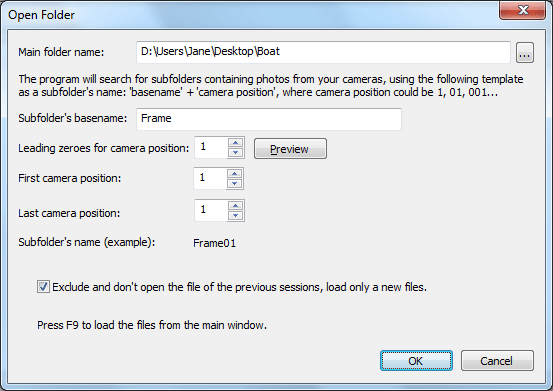

Open foler открывает диалог Open Folder для загрузки фотографий с карточки Eye-fi.



Выбираем main folder name (основной каталог) и subfolder's basename (название подкаталогов). Названия подкаталогов формируются добавлением порядкового номера.
Если Leading zeroes for camera position (количество нулей перед номером подкаталога) = 0, имя каталога будет, для примера, Frame1.
If Leading zeroes for camera position = 1, имя каталога будет, для примера, Frame01.
If Leading zeroes for camera position = 2, имя каталога будет, для примера, Frame001.
и так далее.
Если у вас 6 фотоаппаратов, first camera position (название первого подкаталога) = 1, last camera position (название последнего подкаталога) = 6. Если у вас только один фотоаппарат first camera position = 1, last camera position = 1.
Включите галочку Exclude and don't open the files of previous session, load only a new files (Исключать файлы предыдущих сессий, загружать только новые кадры), и программа загрузит только свежеотснятые кадры.
F9 - горячая клавиша запускает загрузку кадров, пришедших с карточки eye-fi. Не нужно каждый раз открывать диалог Open Folder, достаточно нажать F9.

• Save Aligned Images... - сохранить выровненные и обрезанные кадры на жесткий диск.
• Save Aligned Images as an animated GIF... - создаёт анимационный GIF из выровненных и обрезанных кадров.
• Interlace Aligned Images... - создать кодированное изображение.
• Save Project... - сохранить проект. Помимо этого нужно сохранить изображения и файл выравнивания.
• Load Project... - загрузить проект. Вначале программа загрузит файл выравнивания, затем загрузит исходные невыровненные кадры, и при загрузке кадров она их выровняет.

Изображение 6. Меню Alignment (Выравнивание)

• Save Alignment File... - сохраняет файл выравнивания на жесткий диск.
• Load Alignment File... - загружает файл выравнивания в программу.
• Reload Alignment File - перезагружает файл выравнивания с тем же названием в программу.
• Apply Alignment Parameters - применить параметры выравнивания, показанные в таблице:

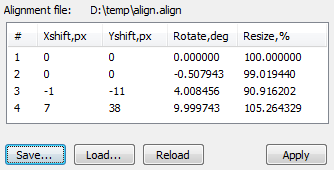

Изображение 7. Таблица выравнивания

Все те же самые команды меню запускаются кнопками Save, Load, Reload, Apply.

• Auto Alignment - сделать автоматическое выравнивание по мишеням.



Эта комманда запускается для выравнивание мишени (Изображение 8). Размещайте мишени в середине кадра, там же, где будет располагаться объект съемки. Можно сделать отметки на полу (или на земле), и на эти отметки ставить мишени и объекты съемки.

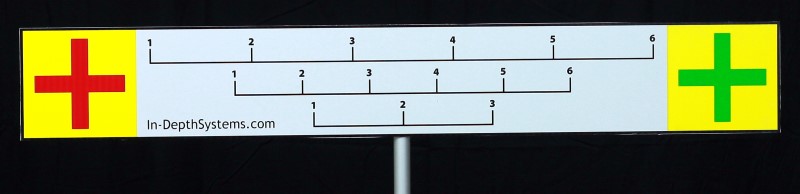

Изображение 8. Пример мишени

Камеры направляются на мишень, фотографируем то же число кадров, что и при съемке объекта. При использовании программы Lenticular Photo Capture кадры с мишенью сохраняются автоматически на жесткий диск и загружаются в программу Lenticular Photo Processor. После этого выберите команду Auto Alignment из меню или кнопку . Файл выравнивания будет создан и показан в таблице справа внизу (не сохранён). Этот файл выравнивания необходимо сохранить на жесткий диск, в названии файла рекомендуется вписать дату и время создания этого файла, также число ракурсов и другие полезные данные.

Все кадры, загружаемые в программу Lenticular Photo Processor будут выравниваться по этому файлу выравнивания.

!!! Пожалуйста, заметьте: Мишень должна быть видна на всех ракурсах целиком (не исчезать за краем кадра). В изображении не должно быть карсного и зелёного цветов, кроме как на мишени и в пределах линий обрезки (есть возможность срезать линиями обрезки нежелательные красные и зелёные пятна - например, траву. Но в пределах линий обрезки не должно быть других красных и зелёных пятен). Необходимо выставить правильный баланс белого на всех камерах. На мишени не должно быть никаких бликов и отражений.

Во время выравнивания выберите центральное изображение в левом окне просмотра. Это будет ваш опорный кадр, по которому будут выравниваться все другие кадры.

!!! Автовыравнивание мишеней работает очень надежно при выполнении всех рекомендаций. Повторные попытки не нужны, если всё сделано верно.


Изображение 9. Мишень

• Histogram Matching - кадры могут иметь немного разный контраст, яркость и цветовую гамму. Используйте Histogram Matching (Выравнивание гистограмм), чтобы сделать цвета кадров ближе друг к другу. Перед этим выберите в левом окне опорное изображение, по нему будут выравниваться гистограммы всех других кадров (Изображение 9). Двигая бегунок , выберите лучший по цвету кадр и нажмите Histogram Matching или кнопку .


• Undo Histogram Matching - отменить выравнивание гистограмм и вернуться к первоначальным цветам.


• Show Alignment Parameters - показать параметры выравнивания в отдельном окне.

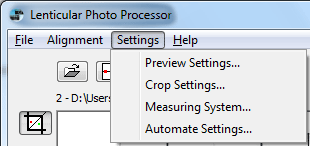

Изображение 10. Меню Settings (Настройки)

• Preview Settings... - открывает диалог, где можно выставить Grid (Решетку). Period of grid, px выставляет период решетки в пикселях. Эта решетка может помочь при ручном выравнивании (Изображение 11).

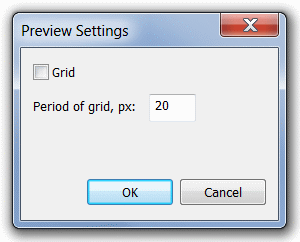

  Изображение 11. Preview Settings

• Crop Settings... - открывает диалог с настройками для обрезки кадров. Можно выставить пропорции обрезки (Изображение 12).


  Изображение 12. Crop Settings

  Например, нам нужно сделать изображение с размерами 8"x10" (20x25 cm), вводим значения 8 на 10, и линии обрезки будут сдвигаться с сохранением таких пропорций.

• Measuring System... - система измерений: дюймы или сантиметры (Изображение 13).


  Изображение 13. Measuring System

• Automate Settings... - здесь мы можем задать, какие этапы работы можно выполнять автоматически без ручного вмешательства, от загрузки изображений до печати (Изображение 14). Это позволит съэкономить время. Это облегчает повторяемую работу, например, съемку портретов в школе. Выбираем этап работы и ставим метку, если это можно сделать автоматически. Если этап работы не отмечен, то программа в этом месте будет останавливаться и ждать. Программа останавливается на этом шаге и позволяет вам сделать этот этап вручную. После этого нажмайте клавишу F11 чтобы продолжить автоматическое выполнение работы. В этом примере вы можете сделать обрезку фотографий вручную, затем нажать F11 и продолжить до конца вплоть до печати.

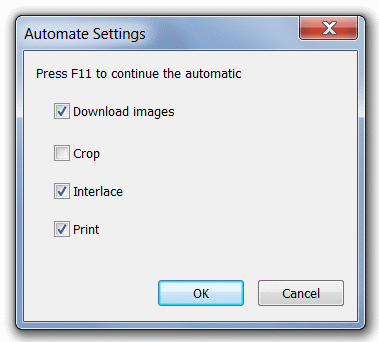

  Изображение 14. Automate Settings

- основные инструменты программы Lenticular Photo Processor:

• Загрузка изображений - то же, что и комманда File -> Load Images.
• Автовыравнивание - то же, что и комманда Alignment -> Auto Alignment.
• Выравнивание гистограмм - то же, что и комманда Alignment -> Histogram Matching. Чтобы отменить выравнивание гистограмм, выберите комманду Alignment -> Undo Histogram Matching.
• Кодирование, создание черезполосного изображения , открывается следующий диалог для кодирования изображений (Изображение 15):

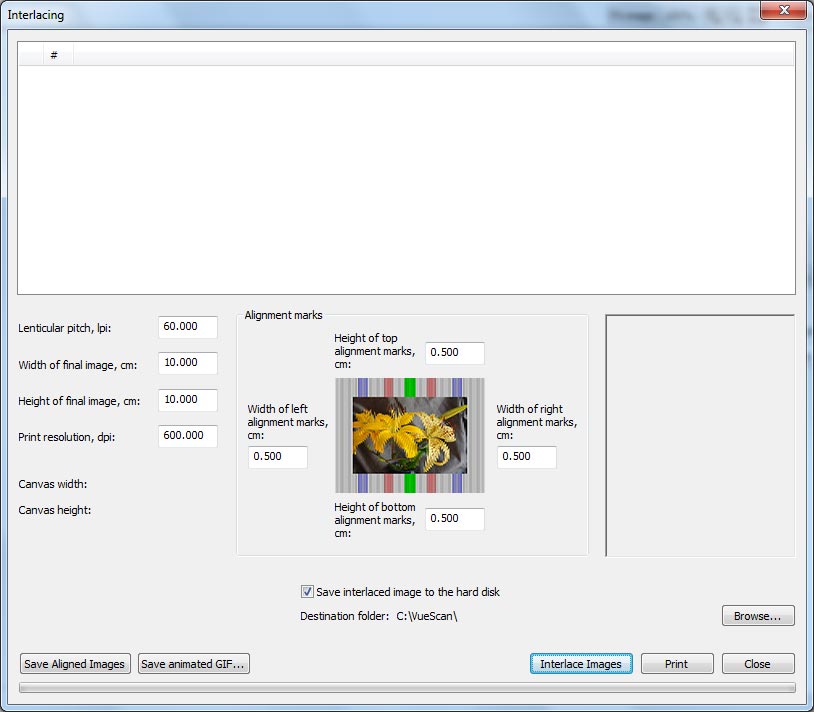

Изображение 15. Диалог кодирования, создания черезполосных изображений

В верхнем окне диалога вы видите список изображений для кодирования. Слева вы видите галочки. Вы можете убрать галочку, и изображение не будет участвовать в кодировании.

Лучше использвать как можно больше кадров для кодирвоания, качество конечного изображения будет выше, но иногда мы не должны использовать все кадры, например:

1. Когда изображение маленького ребёнка заметно сдвинуто на ряде кадров. Сдвинутые части будут выглядеть размытыми на конечном объемном изображении.
2. Если параллакс на заднем или переднем плане слишком большой, то эти планы будут сильно размыты. Причина этого в слишком большой стереобазе при фотосъемке. Лучше, конечно, переснять изображение, если это возможно. Если переснять изображение невозможно, уберите часть изображений слева и справа, чтобы результирующая стереобаза оставшихся кадров была приемлемой.

Lenticular pitch, lpi - введите частоту растра, предварительно измерив её с помощью программы PitchTest.

Width of final image - ширина конечного изображения.

Height of final image - высота конечного изображения.

Print resolution, dpi - разрешение печатающего устройства.

Alignment marks - высота и ширина выравнивающих рисок вокруг изображения.

Canvas width: - показывает суммарную ширину конечного изображения в пикселях и сантиметрах (или дюймах).

Canvas height: - показывает суммарную высоту конечного изображения в пикселях и сантиметрах (или дюймах).

Save Aligned Images - сохраняем выровненные кадры на жесткий диск. То же, что и команда File -> Save Aligned Images...

Save animated GIF... - создаёт анимационный GIF (Изображение 16). То же, что и команда File -> Save Aligned Images as animated GIF.... В диалоге Animated GIF creation вы выбираете размер анимационного файла, скорость показа кадров и другие параметры:

Save interlaced image to the hard disk - сохранять кодированное изображение на жесткий диск. Если убрать галочку, то кодированное изображение не будет сохраняться на жесткий диск, - это для случаев, когда кодированное изображение печатается для склейки с линзовым растром и больше нигде не используется.

Ниже галочки Save interlaced image to the hard disk вы видите Destination folder и кнопку Browse... для выбора каталога для сохранения файла. Название файла формируется автоматически из названия первого ракурса, последнего ракурса и названия Preset (Настройки).

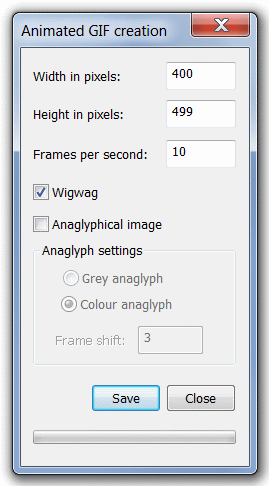

Изображение 16. Создание анимационного GIF

Interlace Images - запускает кодирование изображения, Print - открывает диалог печати (Изображение 17):

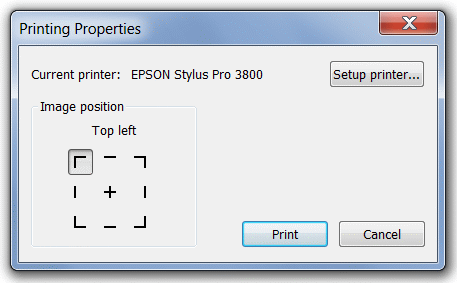

Изображение 17. Диалог печати

Setup printer... (настройки принтера) позволяет изменить настройки принтера, Image position (положение изображения) устанавливает положение изображения на листе. Print начинается печать.

!!! Установите лучшие настройки печати для вашего принтера и сделайте их настройками по умолчанию. Запустите Devices and Printers, выберите принтер, выберите из контекстного меню (вызывается нажатием правой кнопки мыши) Printing preferences, установите лучшие настройки и нажмите на кнопку Apply (Применить). Ваши настройки печати станут настройками по умолчанию.
Конечно, необходимо установить ваш принтер как устройство печати по умолчанию, выберите Set as default printer из контекстного меню (щелкните правой кнопкой мыши по значку принтера и выберите Set as default printer).

В случае ручного выравнивания вы вручную создаёте файл выравнивания для опредленного ряда ракурсов. Все параметры выравнивания показываются в таблице параметров выравнивания.

Имеются кнопки ручного выравнивания под основным левым окном (Изображение 18):

Изображение 18. Ручное выравнивание

• - кнопки для сдвига вверх, вниз, влево, вправо. Те же самые команды выполняются соответствующими клавишами на клавиатуре.
• - поворот. Слева от кнопки вводится угол поворота в градусах, углы поворота суммируются при каждом нажатии кнопки. Когда вы нажимаете кнопку Rotate, изображение поворачивается. Угол поворота показывается в таблице, изображение поворачивается по часовой стрелке. Если вы добавите минус (-), то поворот будет против часовой стрелки. Также вы можете использовать кливишу на клавиатуре "*", чтобы повернуть на "0.1 градус по часовой стрелке" и "/", чтобы повернуть на "0.1 градус против часовой стрелки".
• - масштабирование. Слева от этой кнопки вводится величина масштабирования в процентах. Эта величина умножается при каждом новом нажатии кнопки. При нажатии кнопки Rescale происходит масштабирование. При величине меньше 100% кадр уменьшается, при величине больше 100% кадр увеличивается. Можно использовать клавиши на клавиатуре: Add, обозначенной как "+", чтобы увеличть кадр в 100.1% и Subtract, обозначенной как "-", чтобы уменьшить кадр в 99.9%.

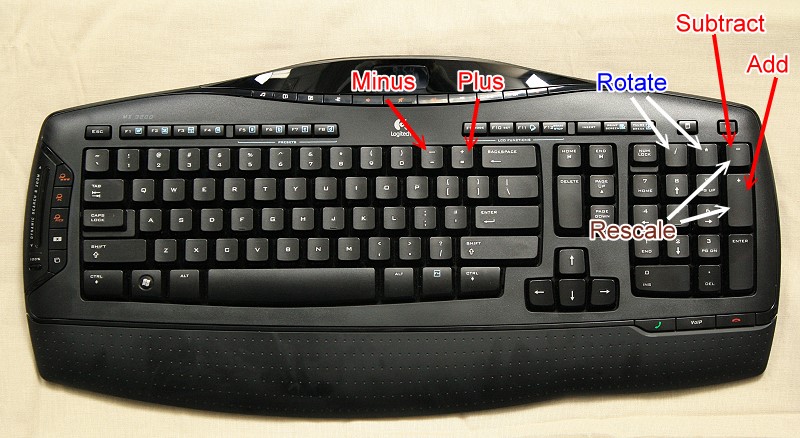

!!! Обратите внимание, клавиши "-" и "Subtract", и "+" и "Add" отличаются на клавиатуре, не перепутайте их во время работы. Пожалуйста, посмотрите на Изображение 19.

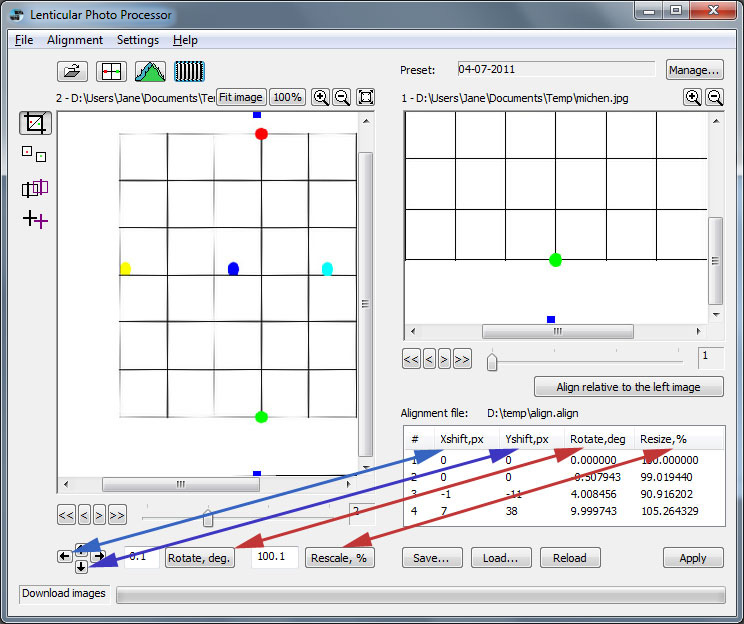

Изображение 19

Все изменения будут показываться в таблице с выравнивающими параметрами. Выберите опорный кадр в левом окне. Теперь выбирайте кадры для выравнивания в правом окне.

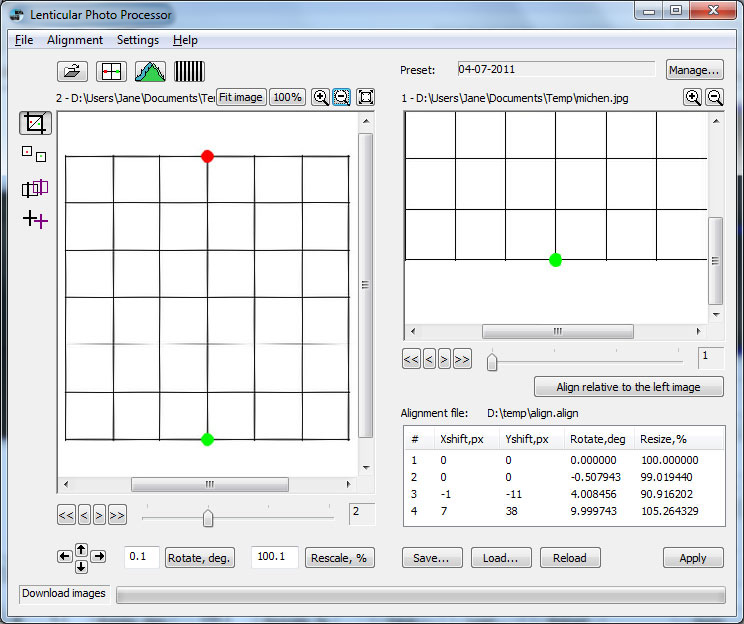

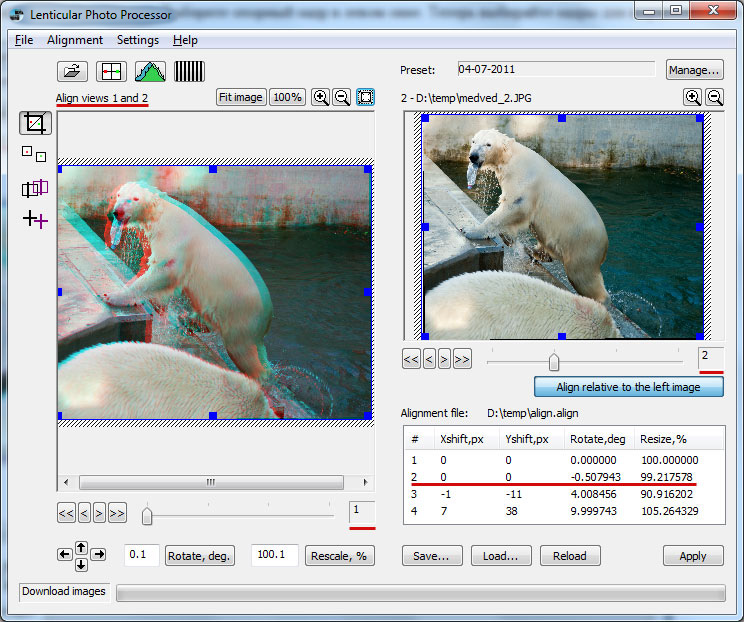

Изображение 20. Выравнивание кадров

Нажмите кнопку Align relative to the left image, появится красно-голубое анаглифное изображение (Red-Cyan) из кадров, показанных в левом (основном) и правом (дополнительном) окнах. Сверху от анаглифного изображения появится надпись, например, Align views 1 and 2, то есть выравнивается 2-ой кадр относительно 1-го. 1-ый кадр будет оставаться неизменным, меняется второй кадр (тот кадр, который показан в правом дополнительном окне, тот и меняется). Все изменения будут записываться в таблицу выравнивающих параметров. Выбирайте последовательно кадры в правом (дополнительном) окне для выравнивания.

Когда вы закончите работать над ручным выравниванием, отожмите кнопку Align relative to the left image, чтобы показать кадры в обычном виде.

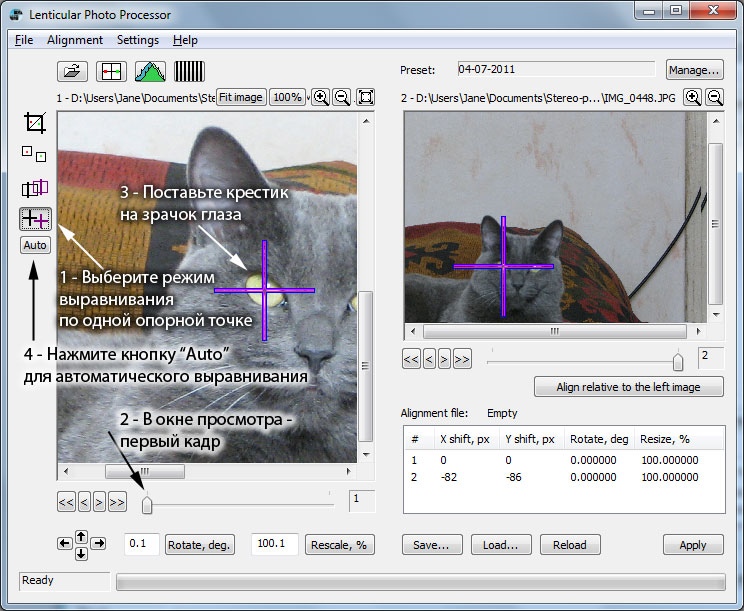

Для выравнивания по одной опорной точке можно воспользоваться кнопкой Auto (становится видимой при переходе в режим сдвига по нулевой точке). Опорную точку можно поставить на любой яркий контрастный хорошо видимый фрагмент - для портретов, как правило, выранивание идет по зрачку глаза:

В начало

Четыре значка слева показывают четыре основных режима работы: Обрезка, изолированные цветные метки, сдвиг стереоокна и сдвиг нулевой точки.

• - обрезка кадров (Изображение 21):

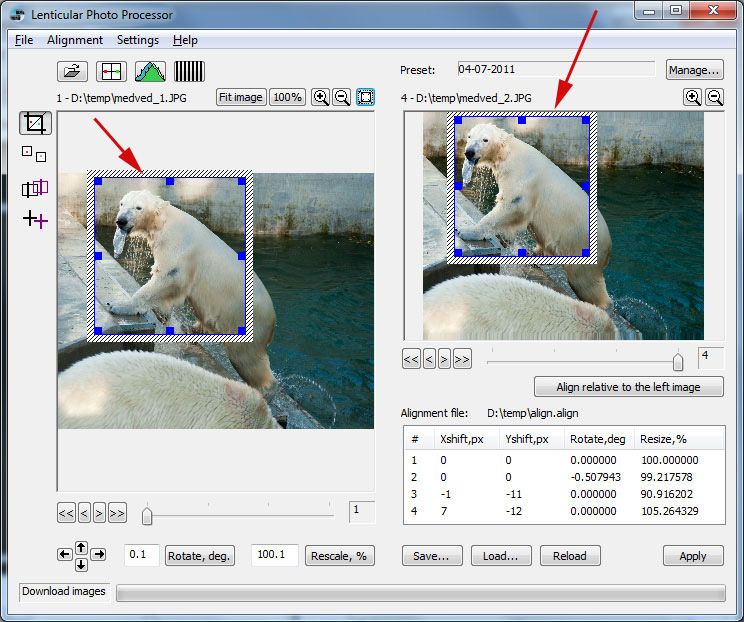

  Изображение 21. Обрезка кадров

  В этом режиме вы видите линии обрезки. Чтобы линии обрезки сдвигались пропорционально, выберите команду из меню Settings -> Crop Settings. Вы увидите диалог для установки пропорциональной обрезки (Изображение 22).


  Изображение 22. Обрезка с пропорциями

  Например, вы хотите сделать изображение с размерами 8 на 10 дюймов, введите значения ширины 8 и высоты 10, и линии обрезки будут сдвигаться пропорционально этим значениям, если вы поставите галочку Crop proportionally.

  В этом режиме происходит автоматическое выравнивание мишеней и создание файла выравнивания. При этом красные или зелёные цвета должны быть закрыты фоном другого цвета. Например, при съемке портретов используется зелёный задний план, его нужно закрыть куском полотна. Все  красные и зелёные объекты в фотосцене, кроме меток мишени, будут мешать правильному выравниванию. Lenticular Photo Processor анализирует цвета внутри линий обрезки, если мы используем зелёный фон, и этот фон попадает в поле зрения, мы может отсечь его линиями обрезки, как показано ниже. Для этого отключите пропорциональную обрезку.

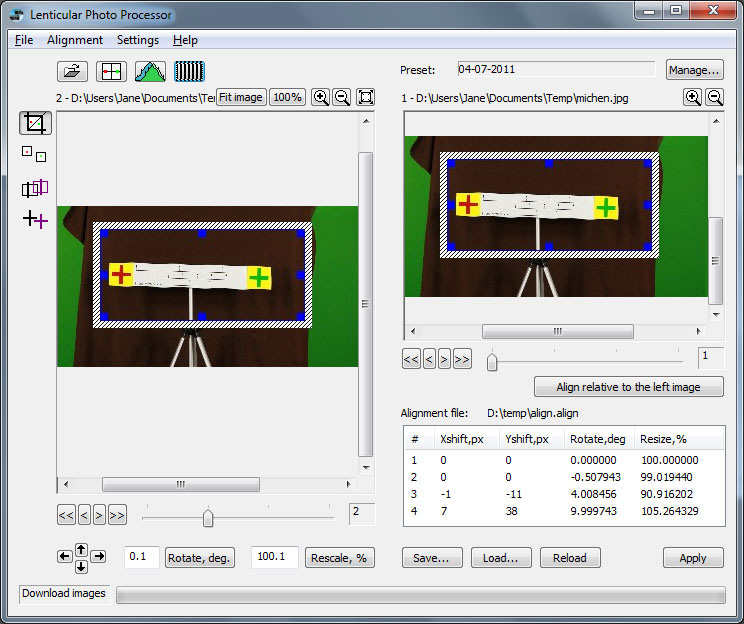

  Изображение 23

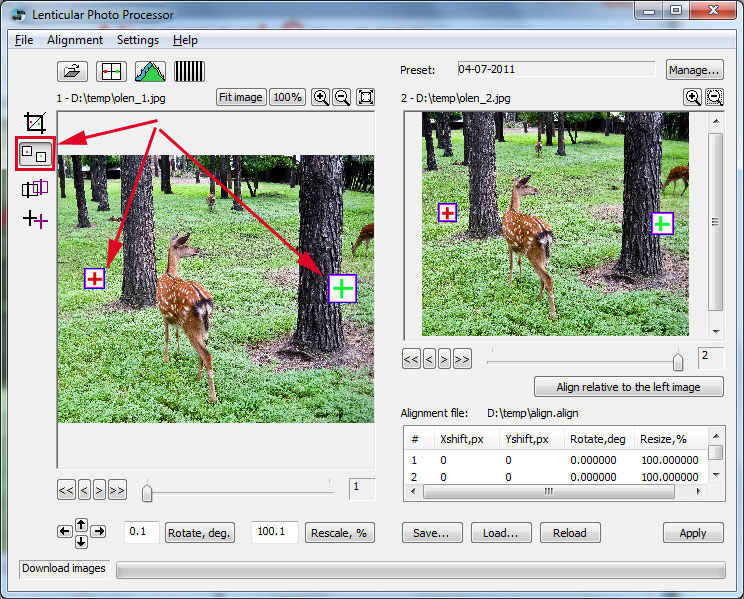

• - Изолированные цветовые метки (Изображение 24):

  К сожалению, иногда мы не можем изолировать мишени от красного или зеленого фона линиями обрезки, когда мы снимаем сам объект вместе с метками для выравнивания. Например, мотоцикл на зелёной траве. В этом случае нужно отделить метки от фона, используя выравнивающие квадратики. Эти квадратики можно сдвинуть мышкой и отмасштабировать, потянув за уголок квадрата, мы должны польностью изолировать красные и зелёные метки мишени от остального фона.


  Изображение 24

• - сдвиг стереоокна для всех кадров одновременно:

  Когда вы выберите этот режим, вы увидите вертикальные линии. Эти линии помогут вам изменить положение стереоокна (или плоскость с нулевым параллаксом) на всех кадрах одновременно. Для начала выберем в левом главном окне первый кадр, сместим вертикальную линию на объект, который должен иметь нулевой параллакс, например, на глаз человека. Затем выберем последний кадр, и сместим вертикальную линию в ту же саму позицию, что и на первом кадре, например, если это глаз, то на тот же глаз. Все кадры сдвинутся пропорционально вдоль оси Х, таким образом сместится положение стереоокна. Сдвиги вдоль оси X тут же покажутся в таблице. Если вас не устраивает результат, нажмите кнопку Reload, и прежние параметры выравнивания загрузятся в таблицу (предполагается, что прежний файл выравнивания сохранён на жестком диске). Если результат вас устраивает, то сохраните новый файл выравнивания на жестком диске на вашем компьютере.

• - сдвиг нулевой точки для каждого кадра:

  В этом режиме появляется крестообразная метка, которая и отмечает положение нулевой точки. Вначале выберем первый кадр в главном левом окне и поместим перекрестие на точку, которая должна иметь нулевой параллакс, например, на глаз человека. Потом выберем второй кадр и опять поместим перекрестие на глаз человека, второй кадра выравнивается относительно первого кадра по оси X и по оси Y. Сдвиги по оси X и оси Y покажутся в таблице для второго кадра. Делаем то же самое для всех кадров. После этого сохраняем файл выравнивания на жесткий диск. Перекрестия сдвигаются мышкой, но для более точного сдвига вы можете использвать клавиши на клавиатуре либо кнопки со стрелками под левым окном: вверх, вниз, влево, вправо. Мышкой мы сдвигаем перекрестия грубо, клавишами - более точно. Это режим хорош для того случая, когда мы снимаем не линейкой фотоаппаратов, а одним фотоаппаратом, сдвигающимся вдоль жестко закрепленной рельсы без перекосов, и фокус фотоаппарата должен быть фиксирован (смотрите, чтобы в модели фотоаппарата был режим ручной установки фокуса, в этом режиме фокус фиксируется).

В начало

Изображения для линзовго растра могут иметь разые размеры, формироваться для разных растров с разными частотами и для разных расстояний просмотра. В нашей программе все разнообразные настройки можно записать в предустановки и создать наборы таких предустановок на все случаи жизни. Это экономит время.

До кодирования введите в программу Lenticular Photo Processor все данные обо всех линзовых растрах и размерах, которые вы собираетесь использовать. Эти данные вводятся в диалоге Interlacing (Изображение 25).

Изображение 25. Кодирование

Введите все данные для кодирования изображения и создайте предустановку, вам не нужно будет заново вводить все параметры снова и снова, это съэкономит уйму времени и усилий.

Для создания предустановки:

1. Введите все необходимые данные в окне Interlacing.
2. Закройте окно Interlacing.
3. Нажмите на клавишу Manage справа от Preset . Вы увидите окно Manage Presets.

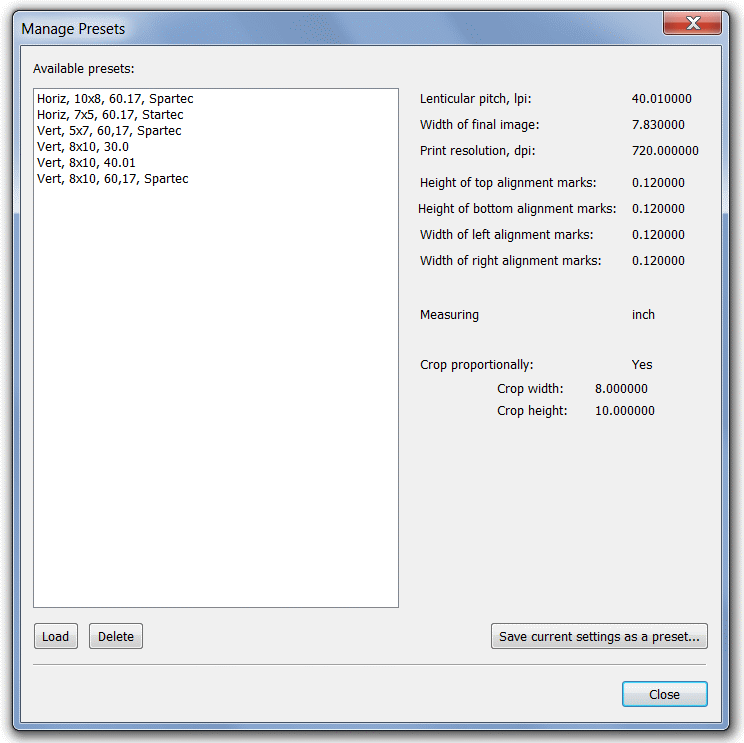

   Изображение 26. Manage Presets

4. Нажмите на кнопку .
5. Введите имя для вашей предустановки, в имени укажите как можно более полные сведения. Например, укажите ориентацию открытки, размеры, частоту растра, производителя растра.

Для загрузки предустановок, выделите предустановку из списка и нажмите кнопку в окне Manage Presets.

Для удаления предустановки, выделите её из списка и нажмите в окне Manage Presets.

В начало

Программа работает с цветовой моделью RGB, не работает с многослойными TIFF-файлами.
